Механизмы занавесов | монтаж механизмов| производство механизмов | Фабрика театрального реквизита
Главная

Механизмы занавесов



Механизмы занавесов: дороги линейные и радиальные, ручные, электромеханические лебедки, с изменением скорости движения и пультом управления. Жесткий кашет.

  • Антрактно-раздвижные

  • Подъемно-опускные

  • Поплановые

  • Трансформируемые (фигурные, комбинированные)

  • Горизонт

  • Кашетирование

  • Противопожарные

Как театр начинается с вешалки, так спектакль начинается с занавеса. Театральный занавес - это одновременно и техническое устройство и декорация.

Механизм занавеса должен обеспечивать надёжную, безотказную, бесшумную работу этой "главной декорации".

Механизм занавесов





Мы производим все известные к настоящему времени типы механизмов и приводов.

Привод может быть:

  • ручной веревочный (безлебедочный);

  • ручной с барабанной лебедкой;

  • электрический с постоянной скоростью;

  • электрический с регулируемой скоростью.





Занавесы по способу раскрытия делятся:

  • раздвижные (прямые или радиальные);

  • подъемно-опускные (штакетного типа);

  • комбинированные (дорога-балка);

  • фигурные ("греческие", "французские");

  • эффектные.

А так же различного исполнения механизмы панорамы, горизонта, фона и т. д.




Механизмы подъемов, вроде бы одинаковые в каждом театре, концертном зале или доме культуры, хоть немного, но отличаются друг от друга. Поэтому невозможно рассматривать понятие «стандартный штанкет» или «стандартный софит». Каждый раз это в чем-то новое оборудование.



Существует множество вариантов кинематических схем, десятки вариантов размещения стандартных механизмов и компонентов, сотни наименований оборудования. Поэтому, с нашей точки зрения, важно для каждого объекта разработать подходящие для него кинематики, правильно применить стандартное, а при необходимости сконструировать и изготовить новое оборудование, конструкции и механизмы, и, в конце концов, получить наилучший возможный результат.



Механизм дороги раздвижной прямой

Механизм дороги раздвижной прямой

поз. Наименование
1 Привод
2 Канат тяговый
3 Блок двойной угловой
4 Блок обводной (концевой)
5 Ограничитель
6 Каретка ведущая - 2 шт
7 Каретка ведомая - 3 шт/м
8 Закладная несущая труба 60х40х3
9 Хомуты крепления дороги к ЗТ
0 Каретка ведущая (рад. дорога)
11 Ролик поддержив. двойной
12 Ролик поддержив. тройной
13 Ролик центрир. двойной
14 Ролик поддержив. одинарный
15 Шайба фигурная 40х40
16 Винт М8х40, гайка, гроверн.шайба


Механизм дороги раздвижной радиальной

Механизм дороги раздвижной радиальной

поз. Наименование
1 Привод
2 Канат тяговый
3 Блок двойной угловой
4 Блок обводной (концевой)
5 Ограничитель
6 Каретка ведущая - 2 шт
7 Каретка ведомая - 3 шт/м
8 Закладная несущая труба 60х40х3
9 Хомуты крепления дороги к ЗТ
10 Каретка ведущая (рад. дорога)
11 Ролик поддержив. двойной
12 Ролик поддержив. тройной
13 Ролик центрир. двойной
14 Ролик поддержив. одинарный
15 Шайба фигурная 40х40
16 Винт М8х40, гайка, гроверн.шайба

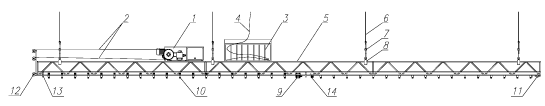

Механизм дороги-балки (комбинированный занавес)

Конструкция дороги-балки позволяет без переделок организовывать правый или левый запах

Механизм дороги-балки (комбинированный занавес)



Наименование
1. Привод дороги-балки с шкафом управления и командаппаратом
2. Канат тяговый
3. Корзина шлейфа
4. Шлейф - плоский кабель
5. Ферма дороги-балки
6. Канат стальной, подвески ДБ
7. Талреп
8. Хомут подвески
9. Каретка ведущая - 2 шт.
10. Каретка ведомая - 3 шт/м
11. Блок обводной (концевой)
12. Угловая блоковая сборка
13. Ограничитель
14. Ролик поддерживающий одинарный

Нестандартные занавесы



Для решения сложных художественных задач мы проектируем, изготавливаем и монтируем нестандартные механизмы занавесов. Это "многотрековые дороги" с комбинированными приводами, механизмы приводов с прогрессивным изменением скорости (как электронно так и механическими методами, "пантографические" раздвижные занавесы и т. д. - все зависит от требований постановщика).



Тросовые занавесы



Для бюджетных проектов и при небольших размерах зеркала сцены возможно применение тросовых занавесов с ручным (барабанным или веревочным) приводом.

Тросовые занавесы



Электроприводы для механизмов занавесов



Лебедки привода «греческого», «французского» и других фигурных и эффектных занавесов, как правило, разрабатываются по индивидуальному техническому заданию и изготавливаются в кратчайшие сроки.



Электрошкафы и системы управления лебедками



Электрошкафы систем управления лебедками занавесов собираются на высоконадежных комплектующих (автоматические выключатели, контакторы, кнопки, индикаторы и т.п.). Корпуса - прочные шкафы со степенью защиты IP-54. Кабеля вводятся в электрошкаф через гермовводы IP-68 DKC, на винтовые клеммы (без пайки).



Гибкие софитные шлейфы



Шлейфы изготавливаются в соответствии с действующими театральными нормами и правилами.

Рубашка шлейфа – высококачественный брезент, специально окрашенный в черный цвет. Пропитывается огнебиозащитным составом по 1 группе огнезащитной категории (паспорт и сертификаты прилагаются).


Канаты крепления (подвески) шлейфа – полиамидные, диаметр 12-14 мм.



Основной провод – ПВ-3 (может быть использован ПВ-4 (особо гибкий) или другой, по заданию Заказчика). Согласно ПУЭ провод в гибких петлях может быть взят на ступень ниже, чем в трубах, но не менее 2,5 мм.кв. по условиям прочности. Количество и тип основных проводов задается в виде: Тип и сечение, P фазных + N нулевых + E земляных + R резервных (например: ПВ-3, 4,0 мм.кв, 24P+24N+6E+2R).



В шлейф «по умолчанию» вшивается 2 однопарных кабеля DMX.

Дополнительные или другие кабели DMX, Ethernet, микрофонные, видео и т.п. - тип и количество – по заданию Заказчика.
